SWP-D715,SWP-D725,SWP-D815,SWP-D825,SWP-D915,SWP-D925
SWP-S415,SWP-S425,SWP-S715,SWP-S725
SWP-S815,SWP-S825,SWP-S915,SWP-S925
SWP-NT815,SWP-NT825,SWP-S815-020-12-HL-P
SWP-D805-020-12-HL-P,SWP-D915-020-12-HL-P,SWP-S415-020-12-HL-P
SWP-D415-020-12-HL-P,SWP-S815-022-12-HL-P,SWP-D815-022-12-HL-P
SWP-D915-022-03-HL,SWP-S415-022-08-HL,SWP-D415-022-12-HL-P
SWP-LED系列PID外給定（或閥位）控制儀/PID外給定（或閥位）光柱顯示控制儀適用于需要進行高精度測量控制的系統，可取代放大器直接驅動執行的機構(如閥位等)。
SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。
一、主要特點
1、通過簡單快捷的參數設置，即可適配各種分度號,，進一步提高了儀表的多用性與可靠性。
2、PID參數自整定。
3、同時輸入、顯示測量信號及閥位反饋信號?？煞謩e帶有一路模擬量控制輸出（開關量控制輸出-繼電器正轉、反轉控制）及一路模擬量變送輸出，可適用于各種測量控制場合。
4、自動跟隨外部給定值（或閥位反饋值）進行控制輸出（模擬量控制輸出或繼電器正轉、反轉控制輸出）?？蓪崿F(xiàn)自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。
二、特殊技術參數
|
控制輸出方式
|
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 |
|
設定/顯示精度
|
+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 |
|
比例范圍
|
0.0%-100.0%（單位：0.1%） |
|
積分（復位）時間
|
0-9,999s（單位：1s） |
|
微分（比率）時間
|
0-9,999s（單位：1s） |
|
控制周期
|
1-250s（單位：1s） |
|
采樣周期
|
0.5s |

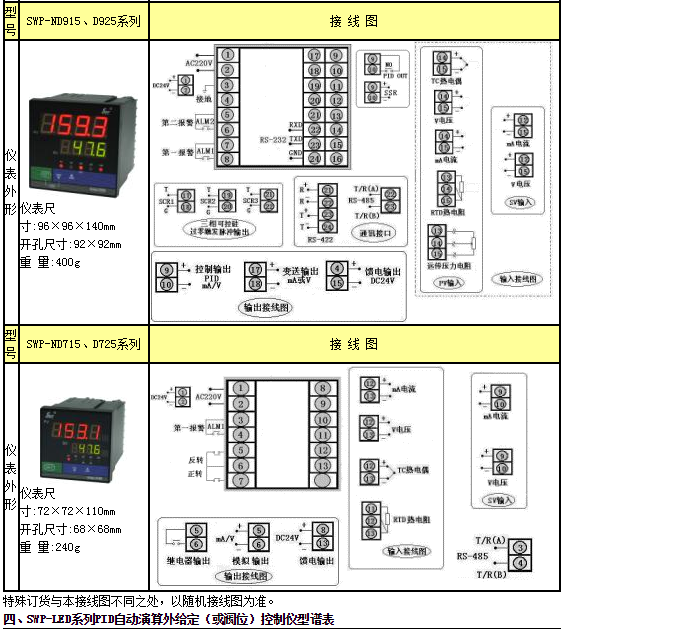

三、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考見隨機接線圖）
|
|
|
|
|
|
|
|
