QAD202-02,QAD202-03,QAD202-04,自動排水器
一、技術參數
|
型號 |
QAD202-02 |
QAD202-03 |
QAD202-04 |
|
耐壓試驗壓力 |
1.5MPa(15kgf/C㎡) |
||
|
最高使用壓力 |
1.0MPa(10kgf/C㎡) |
||
|
環境及流體溫度 |
5～60°C |
||
|
動作壓力范圍 |
0.15～1.0MPa |
0.1～1.0MPa |
|
|
接管口徑 |
RC1/4 |
RC3/8 |
RC1/2 |
|
排水接口 |
RC1/8 |
RC3/8 |
RC1/2 |
|
排水狀態 |
常開型 |
||
|
手動排水裝置 |
無 |
有 |
|
二、零件表
|
序號 |
名稱 |
材料 |
|
1 |
閥件 |
ADC12 |
|
2 |
放氣閥針 |
HPb59-1 |
|
3 |
濾網 |
不銹鋼絲網 |
|
4 |
濾網座 |
POM |
|
5 |
水杯 |
聚碳酸酯 |
|
6 |
防護罩 |
08F |
|
7 |
杠桿 |
4Cr13 |
|
8 |
浮子 |
硬質發泡聚胺脂 |
|
9 |
放水旋鈕 |
POM |
|
10 |
排水管 |
POM |
|
11 |
密封墊 |
橡塑 |
|
12 |
O型圈 |
NBR |
|
13 |
V型圈 |
NBR |
|
14 |
活塞 |
POM |
|
15 |
浮子座 |
POM |

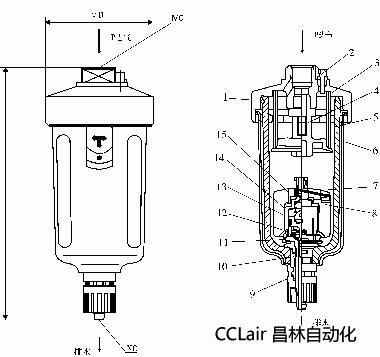

三、外形安裝尺寸
|
型號 |
A |
D |
MC |
NC |
|
QAD202-02 |
158 |
55 |
RC1/4 |
RC1/8 |
|
QAD202-03 |
170 |
72 |
RC3/8 |
φ6(PU管內徑) |
|
QAD202-04 |
170 |
72 |
RC1/2 |
φ6(PU) |
