詳細說明
SCQB12,SCQB16,SCQA20,SCQB25,SCQB30,SCQB40,SCQA40,SCQA50,SCQB63,SCQB80,SCQB100,Sanwo活塞桿氣缸

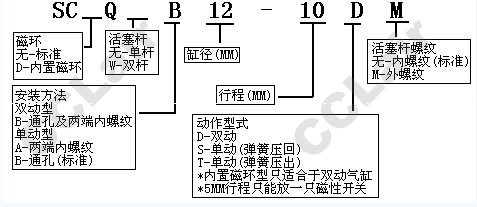

型號說明
| 缸徑（mm） | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| 工作介質 | 經過濾的壓縮空氣 | |||||||||
| 動作型式 | 雙動，單動：彈簧壓回/彈簧壓出 | |||||||||
| 耐壓試驗壓力 | 1.5Mpa（15kgf/cm2) | |||||||||
| 最高使用壓力 | 1.0Mpa(10kgf/cm2) | |||||||||
| 環(huán)境及流體溫度 | 5℃-60℃ | |||||||||
| 桿端螺紋 | 內螺紋（標準），外螺紋（選擇） | |||||||||
| 緩沖 | 無 | |||||||||
| 行程誤差(mm) | （0～+1.0） | |||||||||
| 潤滑 | 不需要 | |||||||||
| 安裝 | 通孔（標準），兩端內螺紋（選擇） | |||||||||
| 接管口徑 | M5×0.8 | (1/8) | (1/4) | (3/8) | ||||||
| 缸徑 | 標準行程(MM) | 磁性開關 | |
| (mm) | 雙動 | 單動 | |
| 12 | 5，10，15 | 型號：D-A72 | |
| 16 | 20，25，30 | 適用電壓：AC220V | |
| 20 | 5，10 | 負荷電流：5-10MA | |
| 25 | 5，10，15，20，25 | ||
| 32 | 30，35，40，45，50 | 型號：D-A73 | |
| 40 | 75,100 | 5，10，20 | 適用電壓：AC110V |
| 50 | 10，20 | DC24V | |
| 63 | 10，15，20，25 | 負荷電流：5-20MA | |
| 80 | 30，35，40，45，50 | 無 | 5-40MA |
| 100 | 75,100 | 線長：1米 | |
使用注意事項：
1、使用的電壓及電流避免超負荷
2、嚴禁磁性開關直接與電源接通，必須同負載串聯(lián)使用
3、嚴禁有其它強磁體靠近磁性開關，如有應屏蔽
SCQB12-5,SCQB12-10,Sanwo SCQB12-15,SCQB16-20,SCQB16-25,SCQB16-30,SCQA20-5,SCQA20-10,
SCQB25-5,SCQB25-10,SCQB25-15,SCQB25-20,SCQB25-25,SCQB30-30,SCQB30-35,
SCQB30-45,SCQB30-50,CCLair SCQB40-75,SCQB40-100,SCQA40-5,SCQA40-10,SCQA40-20,
SCQA50-20,SCQB63-10,SCQB63-15,SCQB63-20,SCQB63-25,SCQB80-30,SCQB80-35,
SCQB80-45,SCQB80-50,SCQB100-75,SCQB100-100,Sanwo SCQB80-40,SCQA50-10,SCQB30-40,
