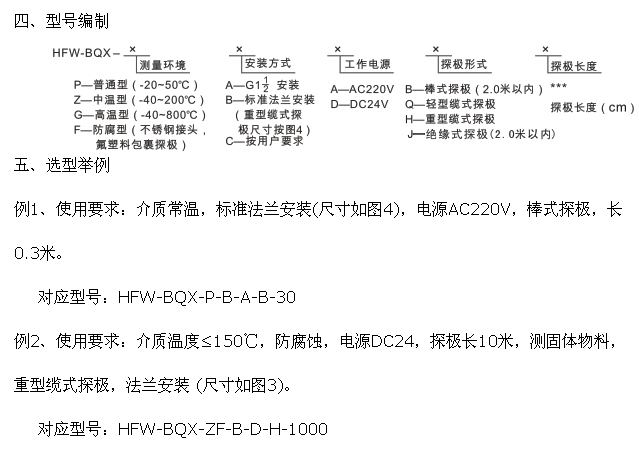

HFW-BQX-P-A-A-B,HFW-BQX-Z-B-D-B,HFW-BQX-G-B-A-H,HFW-BQX-F-A-D-J,數顯式射頻電容物位計

主要技術指標：

◆工作電源：AC220V±10%或DC24V

◆功耗：≤3W

◆儀表結構：分體式

◆儀表工作環境：溫度：-20℃～60℃ 濕度：≤90% 壓力：≤4MPa

◆測量范圍：≤30米

◆探極工作（介質）溫度：

    普通型：-20～50℃

    中溫型：-40～200℃

    高溫型：-40～800℃

◆負載能力：≤600歐姆

◆輸出方式：數字顯示高度，上、下限報警（繼電器觸點容量AC220V 1A），4～20mA變送信號

◆精度：±1%F.s

◆安裝方式：

    傳感器：螺紋、法蘭（可用戶訂制）

    二次儀表：盤裝式，開孔尺寸：長91+1 x 寬43+1 x 深100+1（mm）

◆電氣接口：M22×1.5

◆探極形式：棒式（量程≤2米）、纜式（2米≤量程≤30米）、同軸式（液體且量程≤2米）

◆探極材質：316不銹鋼



一、概述

HFW-BQX型數顯式射頻電容物位計是目前第一臺結構簡潔而功能強大的物位測量?jī)x表。它

基于射頻導納和電容技術引進研發而成。因所有物料均有不同的介電常數，而且其導電

率均不同于空氣。將一無線電頻率施加在探頭上，其探頭和容器壁構成電容器，其探

頭與介質接觸時由于微小電量的偏移，其所反映的總阻抗發生變化，這一變化被電路檢

測后通過連續的分析（與預先由靈敏度設置電路建立參考基準相比較）確定周圍環境（

物位）的變化。 靈敏度正確設置會影響傳感器輸出精度，探頭的特殊電路設計可以使測

量電路對探頭上物料的堆積自動校正，從而正確反映出實際的物位而不是粘附在探頭上

堆積物料。既可以變送4～20mA信號遠傳，并同時在現場數字直觀顯示料位及上、下限

報警觸點輸出，它比HFW-BQ型變送器更趨完美。由于使用了自己設計的特殊系列芯

片，首次實現了物位信號的脈沖式變換，它把物位的變化轉變成對應的4～20mA信號，

以便遠傳處理組成系統，測量精度及性能的可靠性是其他普通電容式物位計無法比

擬的。

    本數顯式射頻電容物位計可對塊狀、顆粒狀、粉末狀等固體物料以及水、溶液、油等液體物

料，進行高度測量并顯示，以及上、下限位報警，同時，還能對油水界面、泡沫的高度進

行測量和監控，是很好的油水界面控制器和泡沫控制器，它適用于高溫、高壓、強腐蝕、

多粉塵等惡劣環境。
