MS-2H110M,兩相步進驅動器

MS-2H110M,兩相步進驅動器

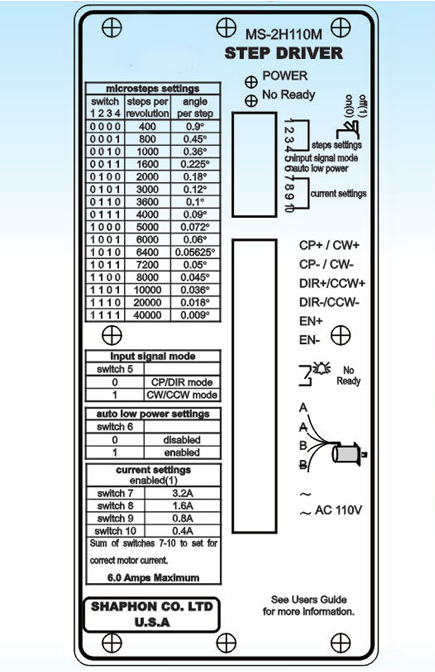

信號接口：

CP+ 步進脈沖信號正端

CP- 步進脈沖信號負端

DIR+ 方向電平信號正端

DIR- 方向電平信號負端

EN+ 使能電平信號正端

EN- 使能電平信號負端

CW+ 正向步進脈沖信號正端

CW- 正向步進脈沖信號負端

CCW+ 反向步進脈沖信號正端

CCW- 反向步進脈沖信號負端

指示燈：

Power 電源指示燈(綠色)

No Ready 未準備好指示燈(紅色)

撥位開關設定：

1-4位 設定電機每轉步數(shù)(細分數(shù))

5位 設定步進脈沖信號方式 0—單脈沖，1—雙脈沖

6位 設定是否允許半電流 0—不允許，1—允許

7-10位 設定輸出電流值

電機接口：

連接二相混合式電機

電源接口：

AC110V 交流電源供電(-15%、+15%，不小于400W，50~60Hz 請勿直接接入電網(wǎng)，應使用隔離變壓器供電)

未準備好輸出：

為一繼電器的觸點，準備好為閉合，未準備好為打開
