HMUDS,旋轉接頭

HMUDS型系列旋轉接頭系根據現代化連鑄設備連鑄機軋輥特點而設計的，它將接頭形體的絕大部分深入到輥子里面，外面僅露出管道連接彎頭，有利于輥道流與流之間的空間布置。旋轉接頭的密封結構設計，除采用了平衡型密封設計外，還改變了原來軸向串列式為獨特的倒置內藏密封式，這樣，不但減小了軸向長度，而且使殼體結構成為一體，更利于接頭的拆裝與維護。

使用條件：

軸向位移：10mm              角度偏移量：≤0.3°

最大工作壓力：1.2mpa         最大徑向位移：1mm

實驗壓力：1.6mpa             最高工作溫度：120oC

最高轉速：10r/min             按裝要求：按裝端面與按裝孔加工Ra1.6以上

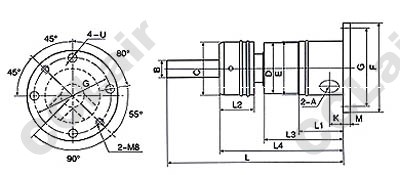

型號 A B C D E F G K L1 L2 L3 M U
HMUDS 20 19 59 58.5 60 100 84 14.7 48 37.5 87 8 9
